半導體潔凈室AMC控制方案
2021-12-28 瀏覽次數：307
半導體制程復雜，對氣態分子污染物（AMC）敏感的區域比較多，在腐蝕控制方面，未來幾年半導體制造將面臨多重挑戰。據新版半導體路線圖白皮書介紹，傳統半導體的尺寸將在2024年達到極限。但是，將有更多種類的新器件、芯片堆疊和系統創新方法來持續計算機性能、功耗和成本的優化。國際器件與系統線路圖（IRDS）表示目前芯片成本降低方法主要是通過縮小多晶硅間距、金屬互連間距和電路單元的高度，這種現象將持續到2024年。
化學過濾器的生命周期對AMC去除效率影響很大，根據國際半導體技術路線圖（ITRS），對光刻掃描儀晶圓環境AMC管控要求比較嚴格，無機酸總量目標值0.05ppbv、總堿目標值0.2ppbv、揮發性有機物目標值0.26ppbv。本文介紹化學過濾系統要素，包括AMC污染源、AMC控制目標值、新風化學過濾器與FFU化學過濾器配置方案。
半導體制造的潔凈廠房內AMC污染源有可能源于外氣、操作人員、制程產生、潔凈室用材釋氣和設備泄漏。源于外氣的AMC主要成分包括硫氧化物（SOx）、氮氧化物（NOx）、硫化氫（H2S）、氨氣（NH3）、揮發性有機物（VOCs）、臭氧（O?）等；源于操作人員的主要是氨氣（NH3）；下表顯示按照AMC分類源于半導體工藝制程、潔凈室用材釋氣、外氣的AMC主要成分和來源。

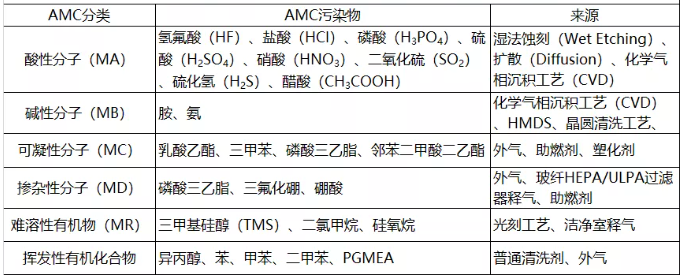

半導體工藝流程、潔凈室用材釋氣、外氣的AMC主要成分和來源：
新風化學過濾器與FFU化學過濾器配置方案
針對半導體的不同制程工藝，新風化學過濾器與FFU化學過濾器配置方案會因很多因素而改變，比如：室外AMC濃度、潔凈室內部產生的AMC濃度、新風比、化濾的使用壽命和效率、化濾覆蓋率等。
配置方案案例

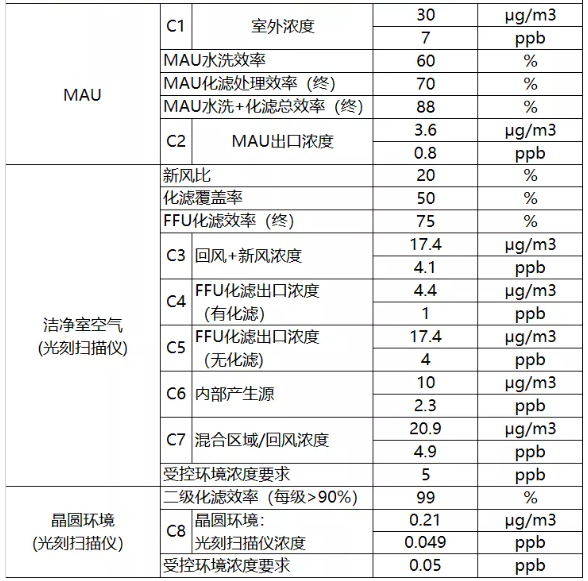

下表是一個新風化學過濾器與FFU化學過濾器配置方案范例，目標AMC是無機酸，假設室外濃度是30μg/m3、化濾覆蓋率50%、內部產生源10μg/m3，需要滿足ITRS對光刻掃描儀潔凈室空氣和晶圓環境的濃度要求，分別5ppb和0.05ppb，制定的配置方案。通過美埃的自動模擬計算工具，可以模擬化濾覆蓋率對化濾效率、更換周期和每年用量的影響。根據以下的范例，≤30%化濾覆蓋率是不能滿足環境濃度要求；40%化濾覆蓋率需要提高化濾的終止效率到90%以滿足環境濃度要求；50%-75%化濾覆蓋率是比較合理的配置；化濾覆蓋率提高到100%配置過高，反而會提高每年化濾的用量。
